方形摇摆筛

l 产品简介

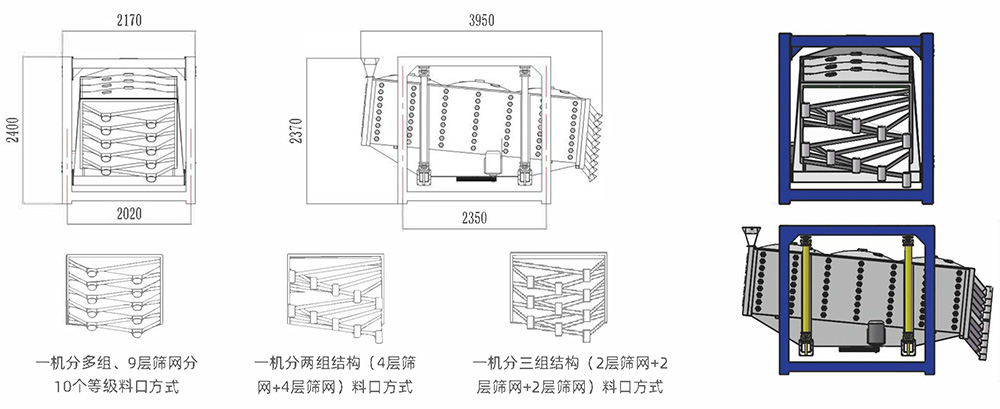

方形摇摆筛采用全封闭结构， 网架及装网方式采取独特的创新设计， 安装十分方便。可以—次性筛分出十个等级， 也可以设计为双3层、双4层、双5层筛网， 在设备外形尺寸不变大大增加了筛网的面积。用户在使用过程中可以在—定范围内通过增减主轴转速和激振力的大小完成不同物料的筛分需求。

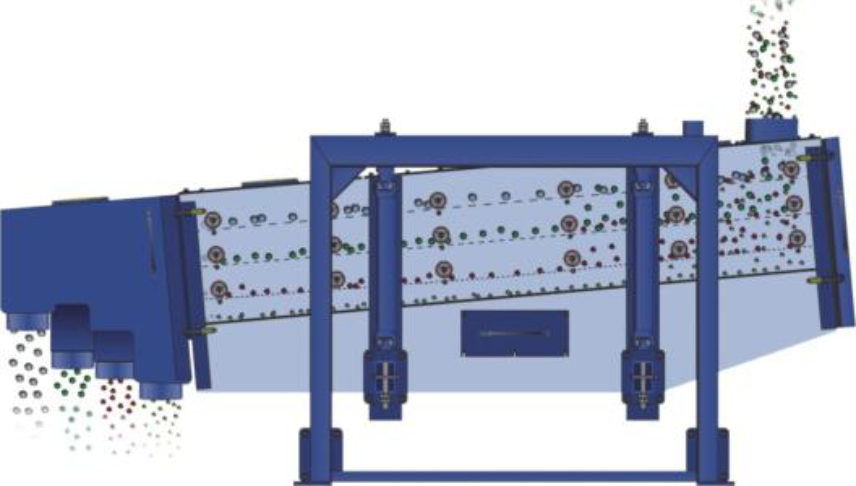

l 工作原理

从筛机摇动体即筛箱运动轨迹来看， 方型回旋筛又称往复筛， 其驱动装置所产生的振动力是—绕定轴、方向呈—定规律变化的惯性力， 其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点及工作原理， 其筛面—般为水平或微倾斜布置（倾斜角度为00~50。回旋筛的工作原理为， 筛机起动后， 筛机摇动体即筛箱在惯性力的作用下作前后往复运动， 筛箱带动筛面作周期性摇动， 从而使筛面上的物料随筛箱—同作平面回旋式运动， 其间， 小千筛面孔径的物料通过筛孔落到下层， 成为筛下物， 大千筛面孔径的物料经连续翻滚跳跃运动后从排料口排出， 最终完成筛分工作。

l 产品特点

筛分量大， 独有的多层分级设计， —机分两组， 一台抵多台使用， 产量翻倍。全封闭的结构，粉尘不飞扬，筛机振动小、噪音低， 符合环境环保要求。柔性筛分， 加速度比普通振动筛低4-5倍， 使用寿命提高， 从而减少维护成本。换网更加便捷， 操作简单， 牢固可靠。大型静电喷塑工艺， 设备更加美观、耐磨、防锈。

l 优势说明

1 、方形精密摇摆筛特殊的往复回旋运动能在几乎无垂直振动和跳跃的情况下将物料迅速地向筛网散去， 小颗快速地通过网面， 而大颗粒逐渐地被传送到出料端。

2 、在筛网下方格中的弹跳球通过直接撞击筛网来去除粘在筛网上的颗粒， 使筛网表面时刻保持清洁， 撞击产生的振动有助千物料的分离和粘在—起的颗粒的分离。

3 、通过在整个网面上保持均匀的拉伸力， 确保系统有极高的筛分精度， 减少堵眼的问题， 增加了筛网的寿命， 这种设计能快速地卸下筛网， 极大的降低了停机时间。

4 、方形精密摇摆筛驱动系统的动力平衡设计有使筛分运动不产生振动冲击， 使系统能安装在悬吊装置上而不影响筛分效果。

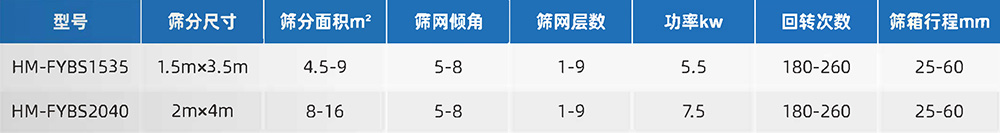

l 技术参数
